Создание объектов с линией присоединения (Распределительные Устройства РУ)

     При создании УГО для Щитковщитков, Шкафов шкафов или ВРУ необходимо использовать линию присоединения и ассоциированную с ней точку склейки. УГО, созданные с линией присоединения,

будут иметьполучают свойство присоединять к своей стороне сегменты линий и равномерно распределять их по длине. Рассмотрим создание нового щитка по шагам.

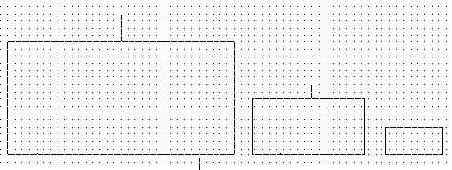

1)     Создаем три УГО примитивами AutoCAD в масштабе 50, 100, 200:

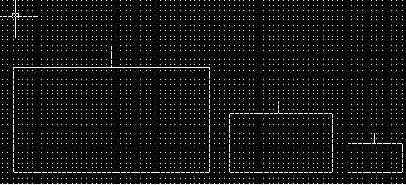

2)     На панели базБазы УГО с помощью кнопки Линия Присоединения присоединения

(здесь нужно изображение кнопки: отдельно она нигде не представлена!) создаем для каждого из масштабов сторону РУ, к которой будет происходить выполняться присоединение сегментов линии. Если линию присоединения создать слева направо, то вновь присоединяемые сегменты линий будут прикрепляться с правой стороны, а если справа налево, то с левой стороны. При создании линии присоединения появится диалог с, где устанавливается номером линии присоединения:



Для всех масштабов установите номер линии присоединения в 0.

Примечание: . В данной версии Редактора УГО редактора линия присоединения должна располагаться горизонтально и быть нижней стороной РУ объекта.

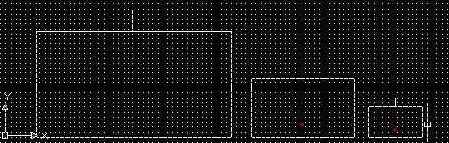

3)     Для каждого масштаба создаем точку склейки и помещаем ее внутри щитка, рядом с линий присоединения.:



При создании точки склейки появляется диалог,

запрашивающий где нужно указать номер точки склейки и номер линии присоединения, с которой она будет проассоциирована.:



Укажите для каждого из масштабов номер точки – (1) , и номер созданной линии присоединения – (0).

Примечание: . Если точку склейки проассоциировать с линией присоединения, то в процессе присоединения сегмента линии к щитку   на   месте точки склейки будет загораться желтый глиф, е. Если к нему прицепить сегмент линии, то он будет перенаправлен к стороне (линии прикрепления) и произойдет равномерное перераспределение отходящих линий по стороне объекта.

4)     Далее сСоздаем точки склейки входного автомата, присвоить присваиваем им номер точки (0) и номер линии прикрепления присоединения –(1). Поместить их следует на конец линии, обозначающей выходящий участок провода.

Примечание: . Номер точки присоединения входного автомата обязательно должен быть – 0.

5)     Как описано выше сСоздаем,

как описано выше, три блока с соответствующими масштабам именами 50, 100, 200. При этом центральная точка блока не должна совпасть с точками склейки. Иначе В противном случае, согласно пункту п. 2.3,

щиток обретет свойство врезаться и цепляться к   линии и врезаться в нее.

6)     Далее вВызываем диалог “Свойства УГО”, Устанавливаем устанавливаем там тип объекта: (Щиток), проставляем необходимые свойства и имя. Нажимаем OK .

и сСоздание УГО щитка завершено.
