ЦВЕТОВОЙ СИНТЕЗАТОР


Цветовой синтезатор является инструментом, с помощью которого исполнитель может воспроиз­вести на экране цветовую партитуру произведе­ния, создавая его цветовое сопровождение. Синте­затор снабжен устройством, которое позволяет за­писать исполняемое произведение на магнитную ленту и многократно его воспроизвести синхронно с музыкой.

При разработке конструкции особое внимание уделялось ее простоте и доступности повторения.

Основные технические данные

Напряжение питания, В .... 220 + 20%

Максимальная коммутируемая мощность в канале, кВт . . . . . . . . 1,5

Количество каналов....... 22

Диапазон нарастания и убывания светового

потока лампы, с.......0,3 — 6

Площадь экрана, м2.......50

Габариты, мм......1100X600X190

Масса, кг..........23

На входе каждого из двадцати двух идентич­ных каналов управления световым потоком имеет­ся клавиша, а на выходе — лампа накаливания, которая через светофильтр освещает экран. Преду­смотрено устройство, формирующее сигналы по­следовательного опроса состояния клавиш кана­лов и последующей записи этих сигналов на маг­нитную ленту. Опрос производится со скоростью около 40 раз в секунду. Цветограмма записывается на одну из дорожек магнитофона, а другая дорожка предназначена для фонограммы.

При воспроизведении записанной цветограммы автоматически включаются те каналы, клавиши которых были нажаты в это время при записи.

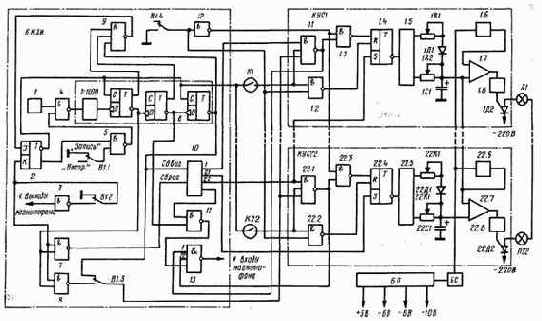

Структурная схема устройства приведена на рис. 1. Синтезатор состоит из блока кодирования и декодирования импульсов БКДИ, каналов управ­ления световым потоком КУС, блока синхрониза­ции БС, блока питания БП.

Блок кодирования и декодирования включает в себя генератор 1, стабилизированный кварцевым резонатором, логические элементы «И» 4 и 5, де­литель 6 усилитель-формирователь сигналов 3, воспроизводимых с магнитной ленты, селектор сиг­налов сброса 7, JK-триггер 2, селектор сигналов включения каналов 8, распределитель импуль­сов 10, логический элемент «И — НЕ» 9, формиро­ватель импульсов сброса 11, инвертор 12 и логиче­ский элемент «ИЛИ» 13.




Каждый канал управления световым потоком включает в себя геркон К1, К2 ... К22, управляе­мый клавишей, трехвходовый логический элемент «И» 1, два двухвходовых элемента «И» 2 и 3, RS-триггер 4, стыковочный модуль 5, генератор пилообразного напряжения 6 (один на восемь ка­налов), компаратор 7, усилитель мощности 8 с ти­ристором Д2 на выходе и лампу накаливания Л1, Л2 ... Л22.

Блок питания состоит из стабилизаторов на + 5 В±5%, -6 В±5%, +6 В±5% с защитой от коротких замыканий и превышения напряжения более чем на 15% от номинального, а. также не-стабилизированного напряжения — 10 В.

В режиме записи цветовой синтезатор позволя­ет одновременно исполнять цветовую партитуру и записывать её на магнитную ленту. Переключа­тель В.1 — В 1.4 должен быть при этом установлен в положение «Запись». Тогда на вход элемента 5 будет подан логический «0», и на его выходе по­явится логическая «1», которая не изменяется да­же при изменении фазы сигнала на втором входе элемента. Импульсы с генератора 1 через откры­тый элемент 4 поступают на делитель 6. Частота следования импульсов генератора равна 8 МГц. Делитель уменьшает их частоту сначала в 1000 раз, а затем с помощью трёх триггеров ещё в 8 раз.
