Оценка влияния проходных конденсаторов на качество звучания усилителей

В настоящее время на рынке радиоэлементов предлагается большое количество разных типов конденсаторов, как отечественных, так и зарубежных, применяемых в качестве разделительных в ламповых усилителях (1-3). С целью определения, какие типы конденсаторов предпочтительны к использованию в любительских конструкциях, были проведены электрические измерения характеристик конденсаторов, попавших мне под руку, и субъективная оценка их влияния на звук. Наибольшее внимание уделялось отечественным изделиям, потому что наша промышленность производила (с грустью, в прошедшем...) конкурентоспособные, а часто - и уникальные изделия, во-вторых, отечественные радиоэлементы более доступны любителям. Оговорюсь, что эта статья не претендует на полноту обзора всех имеющихся типов конденсаторов, а призвана лишь помочь любителям хорошего звука в применении того или иного типа. Рекомендую также ознакомиться со статьей (3).

Избавлю уважаемого читателя о теоретических выкладок, диаграмм и прочего, все это подробно изложено в (1, 3). Буду подробно рассматривать лишь емкость конденсатора  Cx и потери энергии переменного сигнала, выражаемые тангенсом угла потерь Dx. Отмечу, что фактор Dx зависит от материала диэлектрика, и во многом - от конструкции конденсатора и технологии производства. Причем параметры Cx и Dx зависят как от частоты, так и от амплитуды приложенного к конденсатору сигнала. Эти параметры измерялись цифровым измерителем импеданса Е7-14, Позволяющего производить измерения на частотах 100 Гц, 1 кГц и 10 кГц при величине переменного сигнала 2 В rms (для частоты 10 кГц проводились измерения также сигналом с уровнем 40 мв) (4). Результаты измерений сведены в табл. 1.

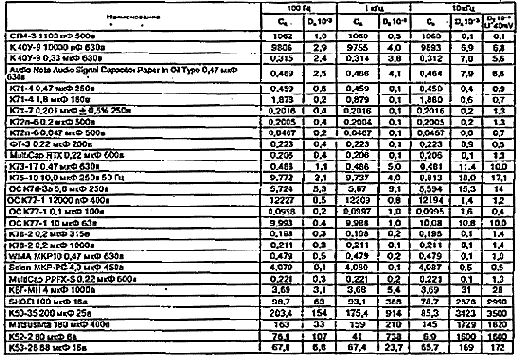

Табл. 1.

Субъективная оценка влияния конденсаторов на звук проводилась в два этапа. Первоначально использовался метод исключения, когда оцениваемый конденсатор Cx (рис. 1), включенный на входе усилителя, шунтировался контактами реле.

После этого использовался метод замещения или попарного сравнения:

1.


   в самодельном двухтактном усилителе на EL34 конденсаторы подключались между драйверным и выходным каскадами;


2. в однотактном усилителе на 300В по схеме H. Reichert*а между тремя каскадами.



1. Измерение параметров не дает полной информации, будет "звучать" данный конденсатор или нет; хотя стабильность характеристик в широком диапазоне и снижение потерь при уменьшении сигнала является обнадеживающим фактором.


2. Чем слабее сигнал, тем большее влияние на него может оказать диэлектрик разделительного конденсатора. Влияние конденсаторов в фильтрах акустических систем и на выходе драйверных каскадов менее ощутимо, чем во входных.


   В последних это влияние особенно заметно при больших значениях сеточного сопротивления утечки, что оправдывает применение схем с гальванической связью, то есть без разделительного конденсатора.


3. Верно, конденсаторы оказывают влияние на звук, но не стоит это влияние переоценивать, так как оно несоизмеримо слабее, чем влияние выходных и прочих трансформаторов, схемотехники (в частности, выбор режимов ламп, тип ламп и экземпляров ламп). Как показывает опыт, изменение режима работы лампы входного каскада кардинально меняет звук всего усилителя, тогда как замена разделительных конденсаторов в посредственном усилителе не изменит практически ничего, пусть даже и стоимость такого "чуда" возрастет вдвое.


4. Ламповый усилитель, при внешней простоте схемы, является устройством, где все узлы, элементы, конструкция комплексно взаимодействуют как между собою, так и с внешними устройствами: источником сигнала, акустическими системами (а через них и с помещением прослушивания), электрической сетью. Причем чувствительность к типу применяемых радиоэлементов разных узлов усилителя так же может изменяться с учетом изложенных факторов*. Поэтому определять, какой тип конденсаторов (резисторов, проводников) предпочтителен в данной конкретной конструкции, необходимо уже после того, как отработана схемотехника, конструкция усилителя. При этом не отменяются личные пристрастия разработчика и то, с какой другой аппаратурой и для прослушивания каких музыкальных жанров усилитель будет использоваться и, что немаловажно, какова планируемая себестоимость Вашего создания (или возможности Вашего кошелька).


5. Не без гордости отмечу, что отечественные конденсаторы (наряду с радиолампами, резисторами) обеспечивают прекрасное качество звука при их грамотном применении.



1. Справочник по электрическим конденсаторам / Под ред. И. И. Четвертакова, В. Ф. Смирнова. М., 1983.


2. The Parts Connection, (Каталог радиодеталей, 1997 г.)


3. Фрунджян Артур. Маленькие секреты конденсаторов / Класс А. - 1996. - спец. выпуск - с. 12-15.


4. Е7-14. Измеритель импеданса. Техническое описание и инструкция по эксплуатации.
