Для вызова диалогового окна мастера «Просмотр объектов» необходимо нажать кнопку
панели инструментов. Ниже показан общий вид окна данного мастера.
Он позволяет подсвечивать объекты и участки кабеля/провода на заданной высоте. Для объектов позволяет задавать высоту установки для группы объектов. Для просмотра высот объектов или участков кабеля/провода необходимо ввести требуемую высоту и нажать кнопку показать в соответствующей секции. Для участков кабелей необходимо задать РУ и номер аппарата, для проводов которого будет проведена проверка.
Для установки высот объектов необходимо ввести требуемую высоту и нажать кнопку «Установить», после чего приложение перейдет в режим указания объектов. Необходимо указать курсором мыши множество объектов и нажать кнопку [Enter], после чего выделенным объектам будет установлена заданная высота.

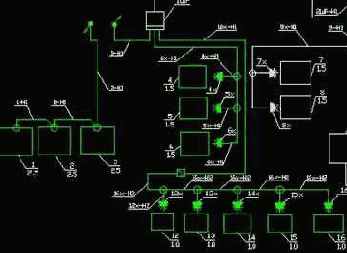

Просмотр объектов позволяет подсвечивать объекты подключенные к РУ целиком или какому-либо автомату. Выбирая флаги «показывать объекты» и «Показывать сеть» можно включать или отключать отображение объектов или участков трасс, в которых есть провода от данного РУ или его аппарата.
