Отчет по токам короткого замыкания.

При нажатии на кнопку панели инструментов

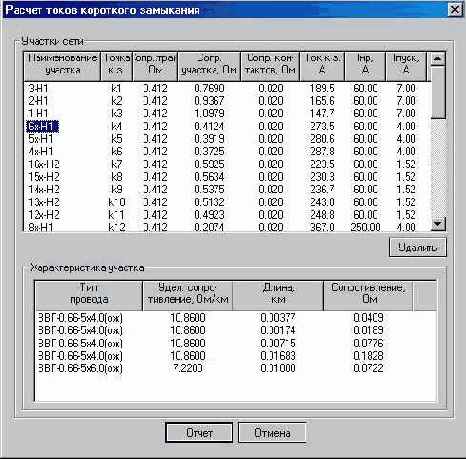

, происходит генерация отчета по токам короткого замыкания. Аналогично схеме распределительной и питающей сетей, сперва открывается предварительное диалоговое окно «Расчет токов короткого замыкания», где отображаются все участки сети и при выборе участка одного из участков, в нижнем списке выводится список участков от ГРЩ, до потребителя, чей участок выбран.

Используя кнопку «Удалить», можно производить удаление выбранного из списка участков и они не попадут в результирующий отчет.

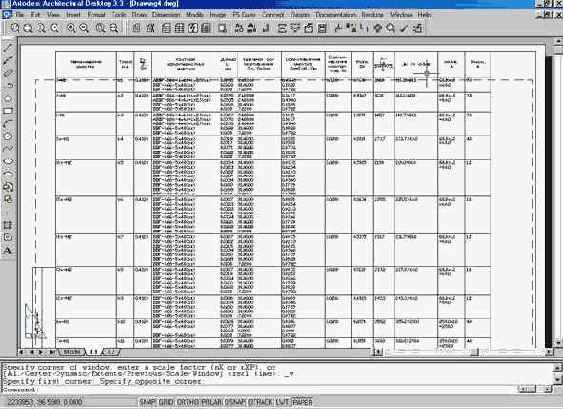

По нажатию на кнопку «Отчет», происходит генерация отчета в dwg файл AutoCAD-а. Аналогично схеме питающей и распределительной сетей, будут создан и открыт в AutoCAD новый файл, в раскладках (Layouts) которого будут построены листы отчета по токам КЗ.
